Bezugsquelle / Artikelnummer Lenksäulenschalter / Lenkstockhebel gesucht

Kein Ding:
Aber halt das mal ran, Du musst halt hinterm Lenkrad vorbei und dann durch die Öffnung rechts rein. Platz ist da drin genug. Aber wenn ich mich recht entsinne, war das eben eng mit der Länge. Und etwas Puffer will man ja auch haben. allein schon wegen Vibrationen etc..

Viel Erfolg!

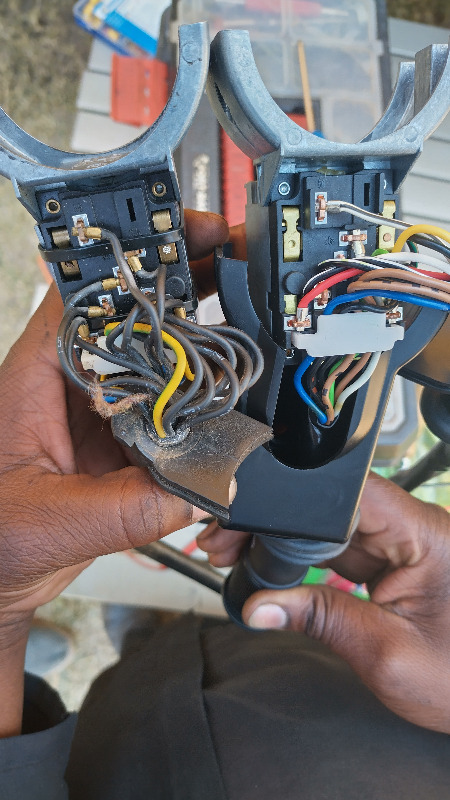

Wir versuchen uns gerade am Austausch des Lenkstockhebels.
Um es gleich zu sagen...ich bin kein Elektro-Guru

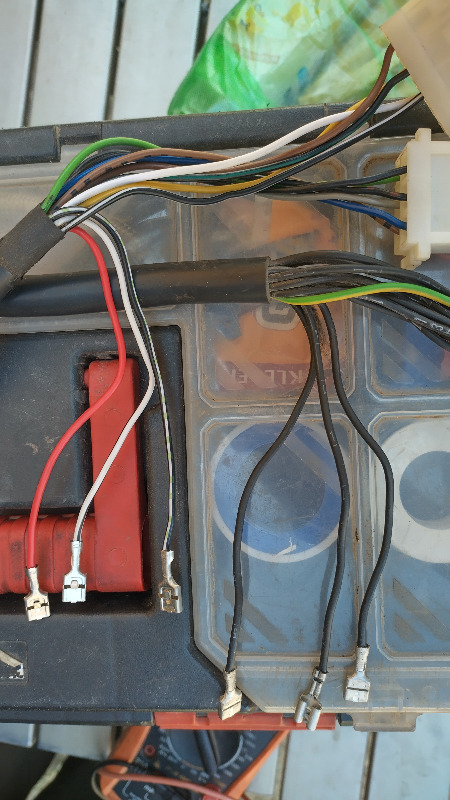

Neben den 11 Litzen, sind im Kabelbaum ja noch die 3 Kabel für das Zündschloss.
Am alten Lenkstockhebel sind alle schwarz haben aber Nummern. Auf der Fzgseite sind sie farbcodiert.

Kabel Nr. alter Hebel - Fzgseite - Farbe neuer Hebel
1 - lila weiß - ?
4 - Lilan rot - ?
5 - lila grün - ?

Am neuen Lenkstockhebel sind die Kabel für das Zündschloss farbcodiert (rot, schwarz-weiß, schwarz-weiß-grün)
Kann mir wer von euch sagen, wie die Farbcodierung des neuen Lenkstockhebels auf dei Fzgseite geht?

Gruß, Mathias





Die drei Litzen sind für den Blinker. schau mal ein wenig weiter oben. Da ist ein Post von mir diesbezüglich.

Aber ich sehe schon, Du hast einen Fehler drin. Die Rote Litze ist das Fernlicht....

Es sollten alle wieder im Stecker landen ausser schwarz/weiss, schwarz/grün und schwarz/grau. Die Drei kommen an die einzelnen Stecker wo auf der andern (fahrzeugseite) jeweils zwei Kabel rauskommen...

1 - lila/weiss - schwarz/weis
4 - lila/rot - schwarz/grün
5 - lila/grün - schwarz/grau

Dank der guten Doku ist das Ding ist endlich fertig verkabelt und funzt.
Ich kann die Kabelnummerzuordnung mittlerweile fast auswendig .
Der Lötkolben des sambischen Autoelektrikers mit dem ich das gemacht hab, hat irgendwann den Geist aufgegeben.
Als Ersatz hat er einfach eine alte Glühkerze bei mir angeschlossen...und weiter ging's.
Das ist Afrika. Cool.

Hallo Cosmo
Dein Lenkstockschalter von eBay - für welchen Lenkstangendurchmesser ist der geeignet? Habe hier gelesen, dass im 12M18 zwei verschieden verbaut wurden.
Liebe Grüße
Claudius
