file Frage Wo kommen meine 12V her?

Mehr
01 Mär 2020 20:58 #36099 von SimPru
Wo kommen meine 12V her? wurde erstellt von SimPru
Hallo liebe Wissende,
ich habe in meiner Ex-Feuerwehr in der Dachkonsole 12V zur Verfügung, wo früher das Funkgerät war.
Wo kommen diese 12V denn her?

Ich finde nichts, was aus 24V 12 machen könnte, weder in der Dachkonsole (nicht demontiert, aber grundsätzlich sieht man fast überall rein...) noch unterm Handschuhfach.
Ehrlich gesagt, weiß ich aber auch nicht, wonach genau ich suche... Gibt's irgendwelche Fotos oder Artikelbezeichnungen, wonach ich eigentlich suche?
Wo laufen die Kabel denn, durch's Dach oder seitlich der Windschutzscheibe runter?

Einen 12V-Anhängerdose gibt's auch noch, kommt die vermutlich von der gleichen Quelle?
Kann es sein, dass man die 12V einfach von einer der beiden Batterien abgreift, auch wenn das ein wenig rustikal wäre...?

Danke und liebe Grüße,
Simon

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Mehr
01 Mär 2020 21:15 - 01 Mär 2020 21:21 #36101 von KlausU
KlausU antwortete auf Wo kommen meine 12V her?
Moin,
Möglichkeit 1 ist ein Spannungswandler. Ist z.B. in der 12M18 Dachkonsole eingebaut und macht aus 24 Volt 12.
Möglichkeit 2 wäre ein Mittelabgriff an den Batterien. Der hat gegenüber Möglichkeit 1 den Vorteil hohe Ströme liefern zu können ohne aufwendige Bauteile.
Für die Anhängersteckdose gibts sehr wahrscheinlich noch nen extra Spannungswandler wegen der unterschiedlichen Verbraucher wie Beleuchtung, Bremslicht und Blinker.

Viele Grüße
Klaus
Letzte Änderung: 01 Mär 2020 21:21 von KlausU.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Mehr
02 Mär 2020 08:38 #36119 von KlausU
KlausU antwortete auf Wo kommen meine 12V her?
Moin,
ich habe grade noch Fotos von den Spannungswandlern gefunden:

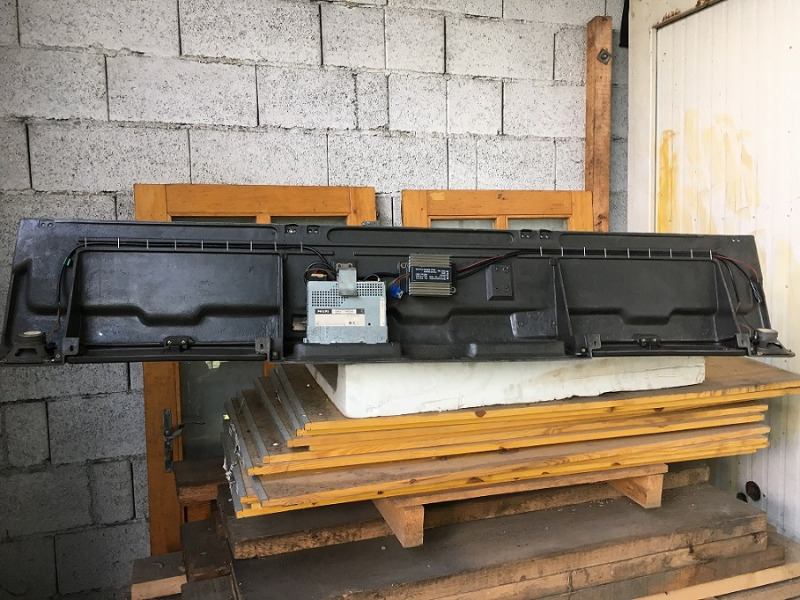

Dieser war in meiner zivilen Dachkonsole verbaut. Originalteil, auf Martins Foto zu sehen.

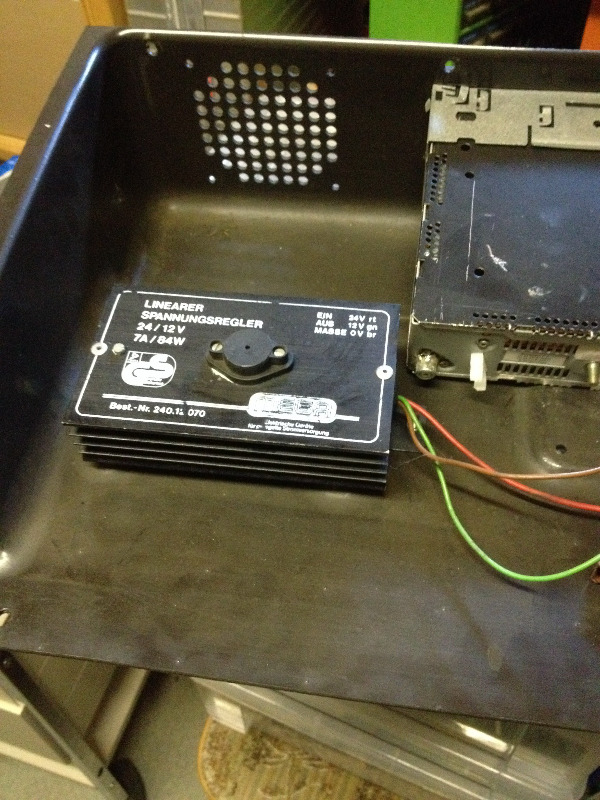

In der M- Konsole war der drin, vermutlich mal nachgerüstet:


Die Kabelführung zur Dachkonsole ist beim 12M18 in der A- Säule auf der Beifahrerseite. Das wird bei der Feuerwehr nicht anders sein.

Viele Grüße
Klaus
Anhänge:
Folgende Benutzer bedankten sich: MiCo

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Mehr
02 Mär 2020 11:33 #36128 von rdhrkns
rdhrkns antwortete auf Wo kommen meine 12V her?
Ih hab immer verstehen das bei ungleiche belastung von baterieen der unbalanz zur zerstorung der cellen leitet... Um das zu beheben muss dan wieder ein balancer verbaut werden zwischen Bat1 und Bat2, zum ausgleichen der spannungs unterschieden.

Besser werde es dan direct ein ein stepdown converter 24/12 ein zu bauen, um so 12V zu lieferen. Oder radio, CB, usw die multivolt handelen verbauen.

In altere systemen wird oft ein wiederstand eingeschleift um die spanning runter zu ziehen fur blinker & co bei 12V anhanger stecker. Vielleicht gibt es die bei de FW fahrzeugen auch ?

-R

ruudheerkens.com | @FB Ruud Heerkens | FB group: Allrad LKW Hilfe | @G+ Ruud Heerkens

Steyr 12M18 SW, 1987 | Dornier FM 2

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Mehr
02 Mär 2020 13:13 #36132 von KlausU
KlausU antwortete auf Wo kommen meine 12V her?
Ich habe bei mir alle drei Varianten im Einsatz.
Radio 24 V, Mittelabgriff für Funk und Treppe und Spannungswandler für andere Teile.
Zwischen den Batterien nen Balancer der mit max. 5 A ausgleicht.

Das hlft Simon bei seiner Suche aber momentan nicht weiter.

Viele Grüße
Klaus

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Mehr
02 Mär 2020 13:55 #36133 von SimPru
SimPru antwortete auf Wo kommen meine 12V her?
Ich gehe heute Abend suchen, ein paar Verdachtsmomente habe ich.
Vielen Dank schonmal euch allen :-)

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Mehr
02 Mär 2020 22:20 #36150 von SimPru
SimPru antwortete auf Wo kommen meine 12V her?
Wer suchet, der findet.

Danke Klaus für deine Hilfe, das hat mir bei der Suche geholfen!

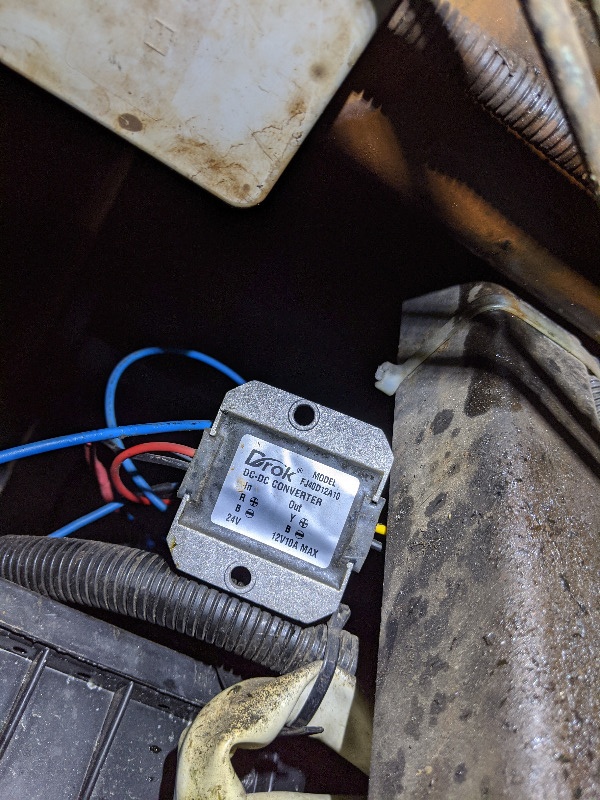

Versteckt ist der Wandler bei mir hinter den beiden Starterbatterien (natürlich mit der beschrifteten Seite nach innen, so dass man erst ein paar Kabelbinder aufzwicken muss - ich hoffe zumindest, dass es der ist und ich nicht noch einen habe.
In der Dachkonsole selbst ist nichts mehr versteckt, da habe ich heute eine USB-Dose verbaut, das wäre mir sonst aufgefallen.



Schönen Abend und LG,
Simon
Anhänge:

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Mehr
02 Mär 2020 22:51 #36151 von KlausU
KlausU antwortete auf Wo kommen meine 12V her?
Ich glaube nicht das noch ein zweiter irgendwo verbaut ist wenn der 10 A kann. Normale BOS- Funkgeräte brauchen zwischen 1 A und max. 6 A, da reicht das Teil vollkommen.
Und Redundanz kennt die Feuerwehr eher nicht beim Funk. :)

Viele Grüße
Klaus

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Mehr
03 Mär 2020 13:55 #36158 von Mü4tler
Mü4tler antwortete auf Wo kommen meine 12V her?
Servus Simon,


schau mal unter dem Handschufach nach , nicht im sicherungakasten sondern unter der plastikwanne des Handschufachs ( sind ein paar kleine schrauben)

bei mir sind da 2 spannungswandler 24V af 12 V verbaut für Funk und Radio

lg philipp

STEYR 10 S 18 - LFB von Rosenbauer Bj.87
Folgende Benutzer bedankten sich: SimPru

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Mehr
03 Mär 2020 22:22 #36161 von SimPru
SimPru antwortete auf Wo kommen meine 12V her?

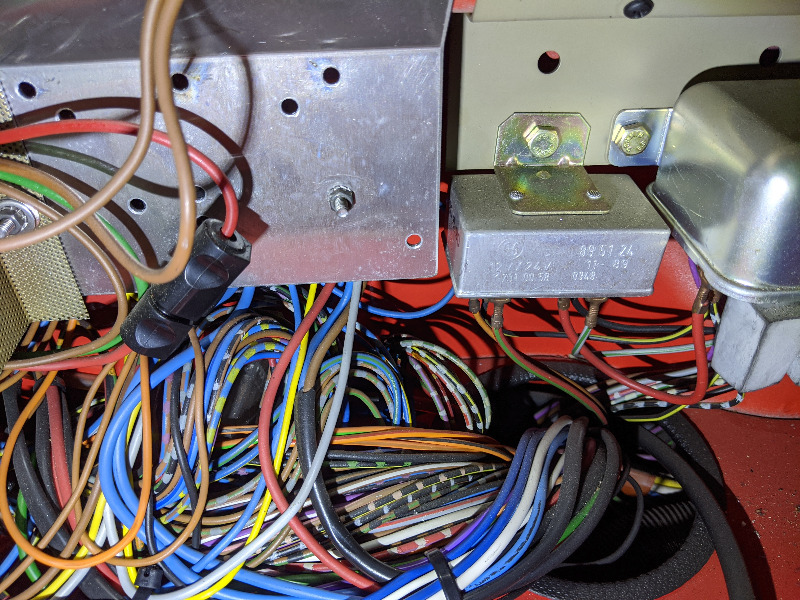

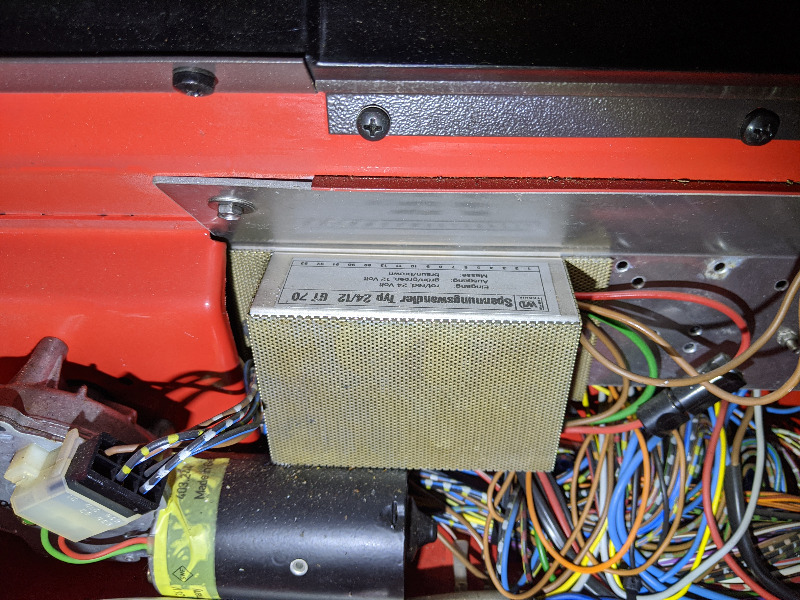

Danke für den Hinweis - ich hab da tatsächlich noch ein paar Wandler gefunden. Durchblicken tu ich aber nicht mehr :-)
Damit habe ich mindestens drei Wandler, die Kabelbäume nachzuverfolgen hab ich noch nicht angefangen, irgendwann im Sommer dann mal...

Liebe Grüße,
Simon

Anhänge:

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Mehr
03 Mär 2020 22:47 #36162 von KlausU
KlausU antwortete auf Wo kommen meine 12V her?
Na wird doch :)

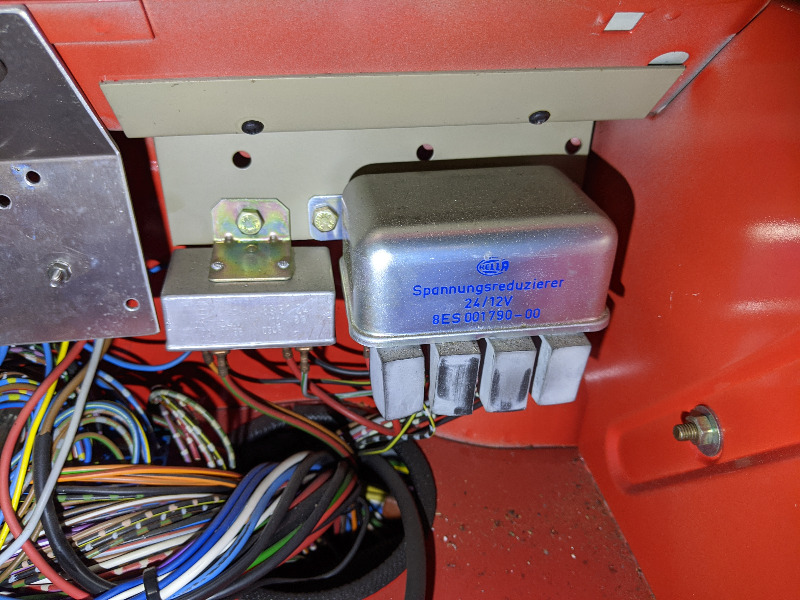

Das Hella Teil rechts ist für die Anhängersteckdose, hatte ich oben schon mal erwähnt. Wobei ich das eher hinten am Rahmen gesucht hätte. Unter den grauen Deckeln sind wenn ich mich recht erinnere Torpedosicherungen.

Viele Grüße
Klaus

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Mehr
09 Apr 2020 11:33 #36487 von SimPru
SimPru antwortete auf Wo kommen meine 12V her?
Der Vollständigkeit halber, falls jemals vor der gleichen Frage stellt:
Den 12V-Wandler direkt an der Batteriebank habe ich ausgebaut und hätte bislang nicht gemerkt, dass jetzt irgendwas nicht mehr funktioniert.
Nachverfolgen der Kabel ist leider (fast) unmöglich.

Die 12V-Wandler im Handschuhfach sind noch da, offensichtlich versorgt einer dieser beiden also die Dachkonsole.
Der kleine ausgebaute dürfte irgendwelche ausgebauten Feuerwehr-Dinge versorgt haben und bekommt bald ein neues Leben als Wandler für die Umwälzpumpe im Heizkreislauf.

Liebe Grüße,
Simon

Bitte Anmelden oder Registrieren um der Konversation beizutreten.
