Fremdbefüllung Druckluft über externen Kompressor

Moin Thomas,
ist der 15. Februar denn schon so lang her das du dich nicht an deinen eigenen Post erinnerst?

Hi Klaus,
danke
Asche auf mein Haupt, stimmt, ein Mittelding zwischen Alsheimer und zuviele Baustellen....und wollte ich schon erledigt haben.

Ist ein Bier als Entschuldung ok:-)

Hi Klaus,
du meintest besser den aktuellen gegen einen roten neuen Tauschen. Warum denn eigentlich?

die Fragen habe ich noch :
1. Ist das wirklich die M16 Variante ist wie im Eldos S 222 oder  die M22
Der originale Wabco Adapter   hat die Schlüsselgrösse 32

2. Ist das mit oder ohne Ventil im Adapter?

Dank VG Thomas


Adapter rot
Original scheint es das zu sein,
Wabco original M22

Moin, neuen roten weil die Einleitungskupplung mit Ventil schwer zu bekommen und wenn dann sauteuer ist.

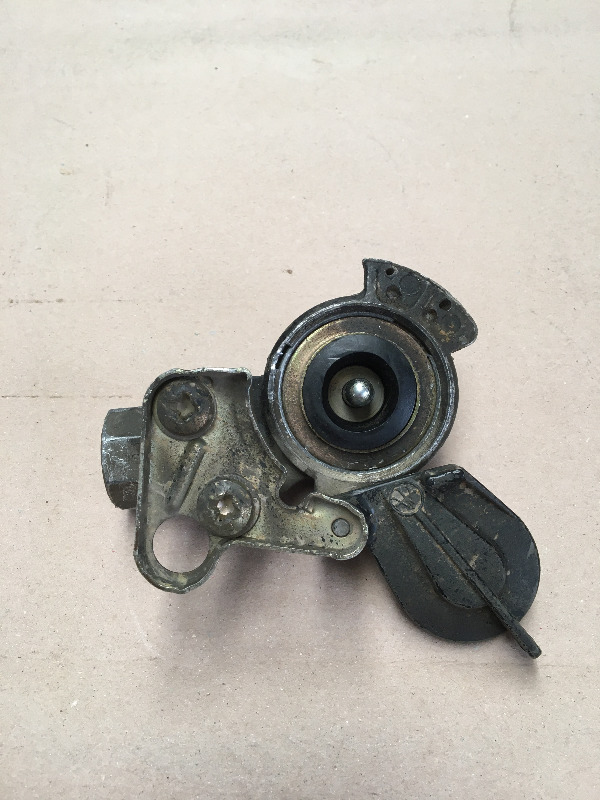

So sieht der alte Kopf aus. Der hat kein Ventil weil er auf der Nehmerseite ist.

Zu Frage 1:
schau mal auf ELDOS SNFT 400.400130002 TA11
Pos. 1 ist der Kopf, 2 die Verschraubung dazu. Beides M22x1,5
Die Montagereihenfolge ist unten rechts auf dem Blatt ( neben dem Kupplungskopf )

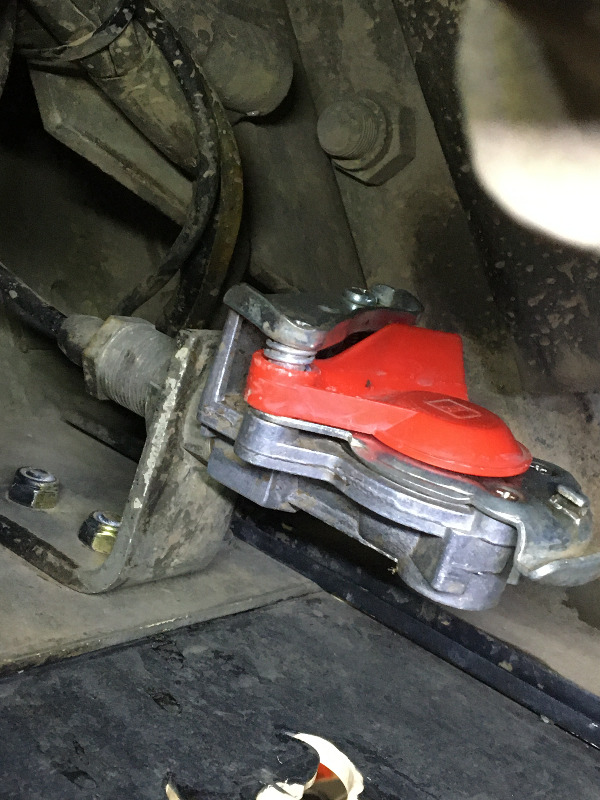

So sieht das ganze mit einem neuen Kupplungskopf aus. Ist bei mir liegend verbaut weil ich wegen der zusätzlichen Schutzplatte sonst nicht kuppeln kann. Das Teil mit M16 ist links der Übergang auf die Raufoss- Verschraubung.
Zu 2.
Der feste Kupplungskopf hat kein Ventil. ( Nehmerseite)

Hi Klaus,

danke für die Bilder,

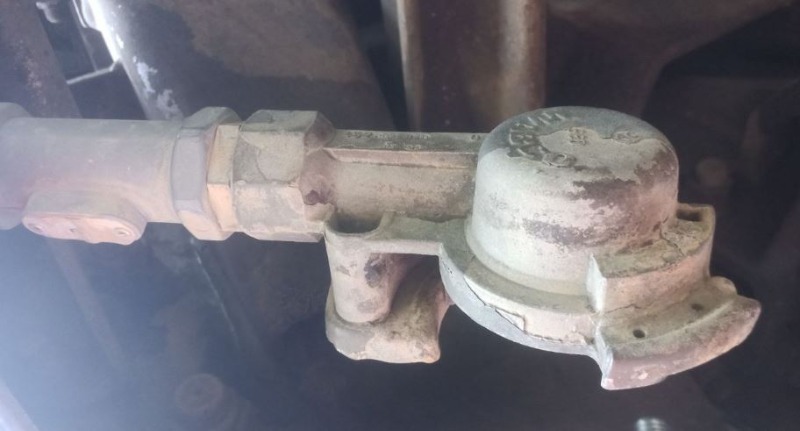

bei mir sieht es etwas anders, aus, glaube da ist noch ein Rückschlagventil dazwischen.
Nicht bei Eldos zu sehen

s


Bestelle dann nun roten Adapter mit M22 ohne Ventil.

Vielen Dank nochmal

LG T





Meinst du mit Adapter den losen Kupplungskopf mit dem Pressluftnippel auf der Schlauchseite?
Wenn ja dann sollte der ein Ventil haben.


Ja den meine ich mit Adapter.
Danke LG T

Bei einigen zivilen Feuerwehr Steyr wird die Befüllung vor dem 4 Kreis Schutzventil
mittels TStück zur Metallleitung Kompressor und Rückschlagventil mit kleiner Leitung zum Einstieg oder nach hinten verbaut. Anschluß ist dann eine Druckluftkupplung

Bernd

Guten Morgen,

ich würde gerne das Thema nochmal hochholen. Ist jemand so freundlich und kann ein Bild vom Typenschild des Rückschlagventils einstellen?

Gerne auch das von der Füll-Leitung am 4-Kreis-Schutzventil.

Meist steht dort ja eine WABCO Nummer drauf.

Ganz vielen Dank!!!
VG Alex.

Moin,
auf dem Rückschlagventil am Vierkreisschutzventil ist bei meinem keinerlei Nummer zu sehen.
Schau mal im ELDOS, da ist das Rückschlagventil zu finden auf Bildtafel

130002| TA10 SNFT400.400130002TA10

Steyr Nr. 199112360034
MAN Nr. 85500014894

Danke Klaus!

Ein ganz normales Rückschlagventil 70-0,5. Gibt es im Nachbau oder bei Wabco oder bei MAN... (ohne Gewähr)

Hat mir sehr geholfen. Bei riker1 sah man nur auf dem Bild links ein Typenschild was mich interessiert hätte.

VG Alex.



Hallo zusammen. Schaue mal unter „ Fremdeinspeisung Druckluft beim excap“, da haben wir das Thema schonmal diskutiert. Meiner hat einen Anschluss am Vierkreisventil, den ich von außen mit einer M16 Flügelmutter nutzen kann, um getrocknete Druckluft einzuspeisen.

VG Bernd
